I. D. Fowler / Reproduktionen / Datumring fuer Boden-Standuhr

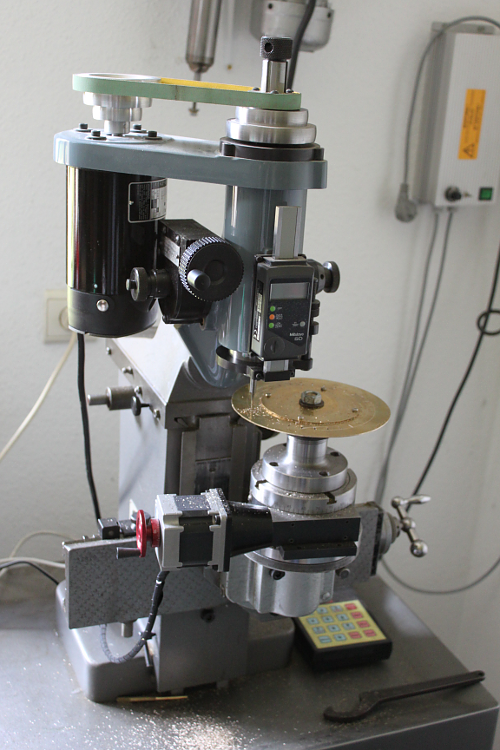

Bild 1: Eine Scheibe aus 1,5 starkem Messing mit dem gewünschten Außendurchmesser wurde angefertigt, zentriert und auf einem Dorn im Teilappart befestigt. Das Teilapparat wurde auf 31 Einteilungen eingestellt.

Bild 2

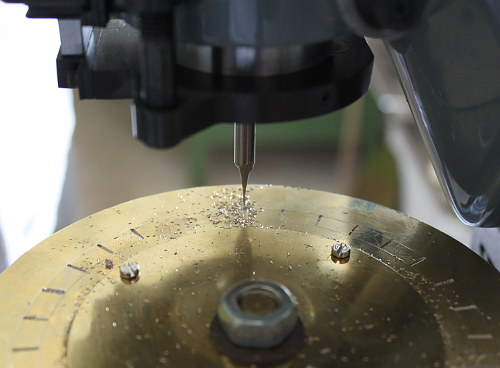

Bild 2: Die geraden, radialen Flanken der Zähne wurden mit einem sehr dünnen Schaftfräser aus Hartmetall bei sehr hohen Umdrehungen ausgefräst. Der Fräser wurde jedesmal in das Messing eingeführt. Das Werkstück wurde bis zu einem Anschlag entlanggefahren und der Fräser wieder ausgeführt .

Bild 3

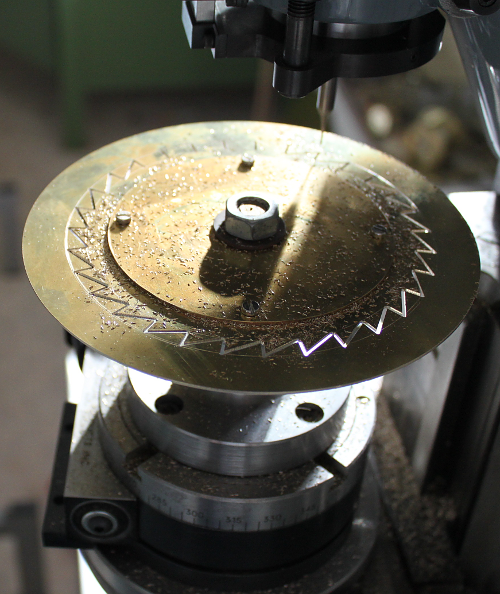

Bild 3: Anschliessend wurde die Position des Werkstücks verändert, so dass man die schrägen Flanken der Zähne mit derselben Einstellung des Teilapparats und nach demselben Verfahren fräsen konnte. Beim letzten Fräsvorgang fiel der verzahnte Ring ab.

Bild 4

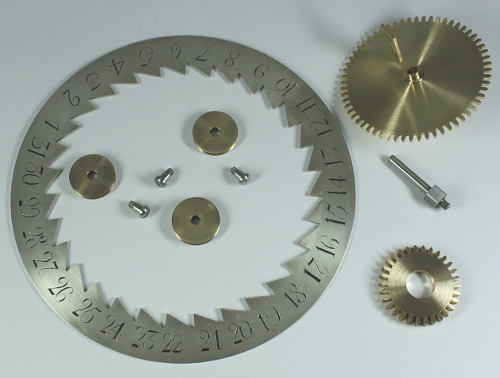

Bild 4: Der Ring wurde anschliessend graviert, schwarz ausgefüllt und versilbert. Diese Reihenfolge ist wichtig, damit die angezeigte Datumszahl in der richtige Position im Datumsfenster erscheint. Die restlichen Teile (Datumsräder, Schaltlappen, Achse, Führungsrollen und Schrauben) wurden auch angefertigt.

Bild 5

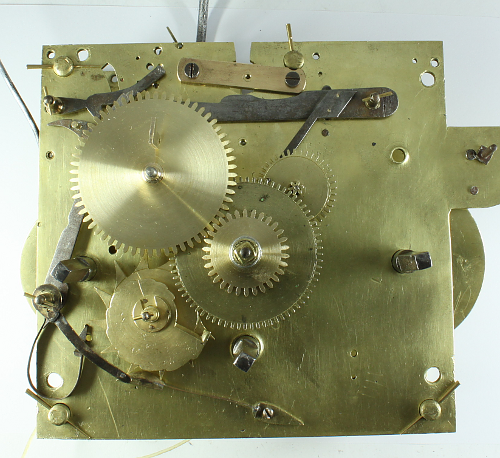

Bild 5: Vorderplatine mit Datumsrädern. Der Datumsring wird auf der Rückseite des Zifferblatts befestigt.
