I. D. Fowler / reproduktionen Aequationsuhr

Entwicklungsstadien einer Äquationsuhr in Neuwieder Bauart mit einer Gangdauer von einem Monat mit Zentralsekunde.

Early stages in the development of a month-going equation clock movement in the Kinzing / Neuwied Style with sweep centre seconds.

Auftraggeber: Privat.
Private commision.

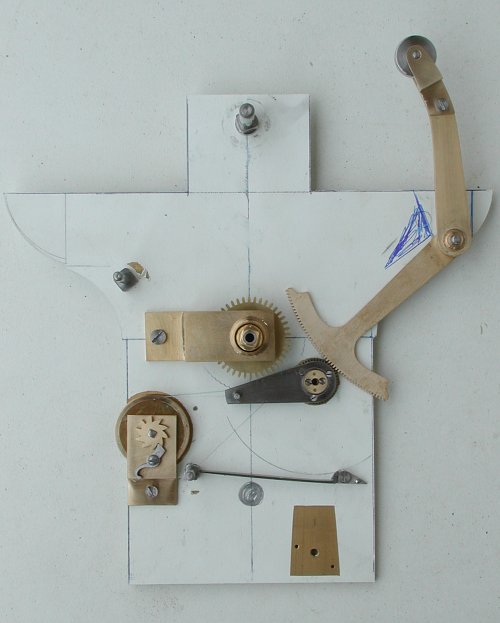

1: Rechenhebel für die Übertragung der Differenzen zwischen der wahren und mittleren Zeit zum Zeigerwerk.
1: Rack and pinion transmission for the variations between solar and mean time.

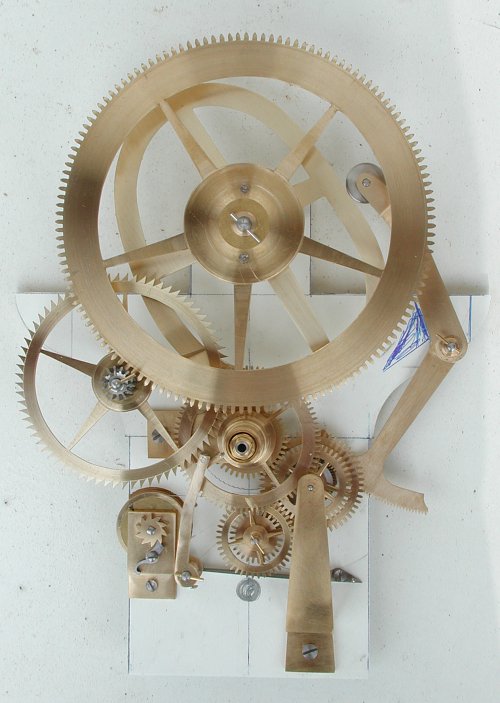

2: Komplettes Räderwerk des Kalender-, Zeiger- und Differenzialgetriebes; oben sichtbar hinter der noch nicht gravierten Kalenderscheibe / Rad, die Nierenscheibe für die Zeitdifferenzen; links das von Kinzing genial gelöste Kalenderwerk mit nur zwei Rädern und einem Trieb.
2: The complete motionwork for the annual calendar, hands and differential; visible above the movement the kidney piece behind the calendar wheel yet to be engraved; on the left Kinzing's ingenious annual calender with two wheels and one pinion.

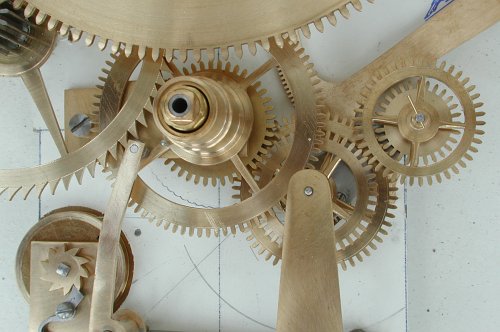

3: Detailansicht des Differenzial- und Zeigerwerks; links unten ein Federhaus zur Spannung des Abtasthebels auf der Nierenscheibe.
3: Detail of the motion work and differential; on the left a spring barrel in order to put tension on the rack and lever to the kidney piece.

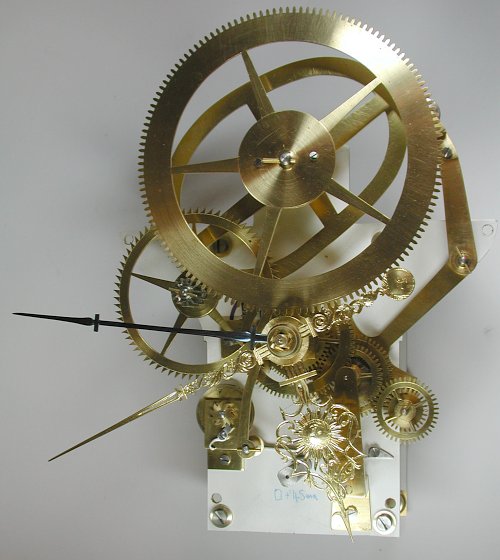

4: Ansicht der Vorderplatine mit dem kompletten Zeigerwerk.
4: View of the front plate with the complete motion work.

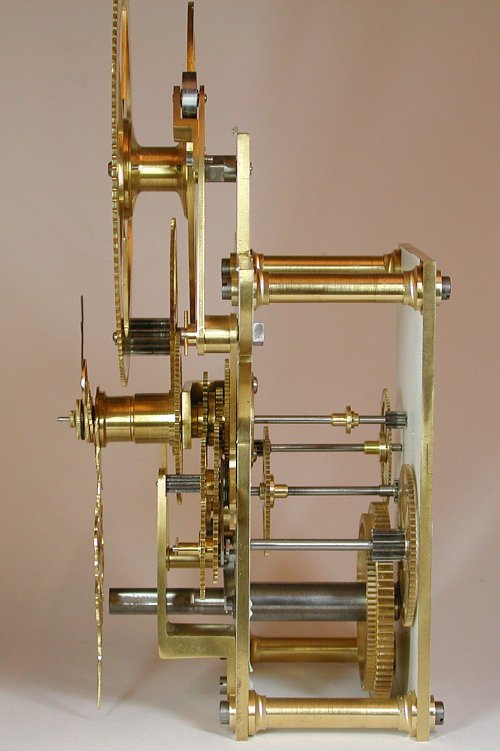

5: Seiteansicht ohne Aufzugstrommel, Hemmung und Pendelaufhängung.
5: View from the side without barrel, escapement and pendulum suspension.

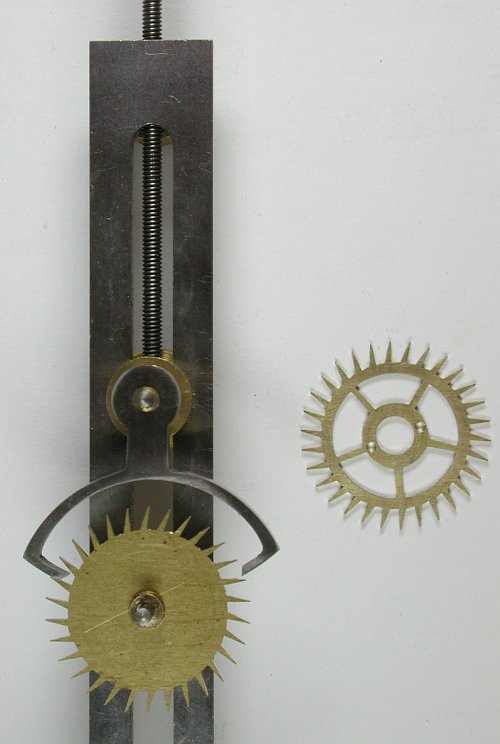

6: Festlegung des Hemmungseingriffs.
6: Plotting the escapement


7: Von Hand gefertigte Zeiger.(Gesägt, graviert und zisiliert)
7: "Hand made hands". (pierced, graved, chased)

Fortsetzung folgt.
To be continued.
